可视化数据包分析工具-CapAnalysis应用

大家好，今天我要介绍的是一款实用工具——CapAnalysis（可视化数据包分析工具）。相比于Xplico，CapAnalysis提供了更加细致的分析功能。在开始安装之前，让我们先了解一下Pcap包的基本结构，然后再告诉你如何使用。

PCAP结构

在以太网中，数据帧由数据链路层封装，网络层传输的数据包都会被加上帧头和帧尾，形成可以被数据链路层识别的数据帧。虽然帧头和帧尾所用的字节数是固定的，但由于被封装的数据包大小不同，以太网的长度也会动态变化，通常在64～1518字节之间。接下来我们先来了解一下PCAP格式文件结构，从下图我们可以看出Pcap文件的整体结构和头结构。

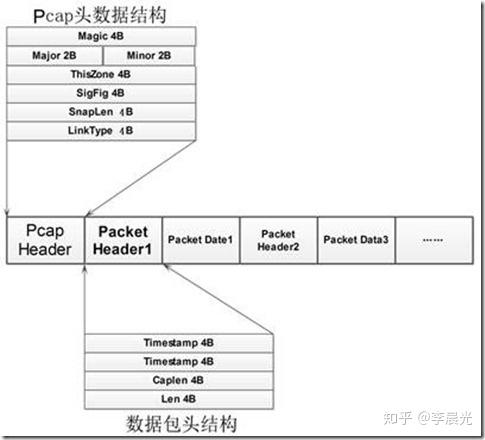

图1 Pcap包结构

1. PCAP文件的头数据结构含义

• Magic: 4字节，0x1A2B3C4D，用来标识文件的开始；
• Major: 2字节，0x0200，代表当前文件的主要版本号；
• Minor: 2字节，0x0400，代表当前文件的次要版本号；
• ThisZone: 4字节，代表当地的标准时间；
• SigFigs: 4字节，表示时间戳的精度；
• SnapLen: 4字节，表示最大的存储长度；
• LinkType: 4字节，表示链路类型。

1. Packet数据包头和组成含义

• Timestamp: 时间戳高位，精确到秒；
• Timestamp: 时间戳低位，精确到微秒；
• Caplen: 当前数据区的长度，即抓到的数据帧长度；
• Len: 离线数据长度，网络中实际数据帧的长度；
• Packet数据即Packet（通常就是链路层的数据帧）具体内容，长度就是Caplen。

PCAP分析工具

1. 分析工具安装

• 在Ubuntu10.x以上系统中，执行以下命令：

$ sudo apt-get update && sudo apt-get install -y gdebi && sudo gdebi -n capanalysis_*.deb

• 除了手动安装CapAnalysis工具外，也可以使用DEFT8.0工具盘直接启动系统并进入图形界面使用。

1. Deft8中启动Capanalysis方法

• 先启动Apache服务，然后启动capanalysis服务，最后启动数据库。

sudo service postgresql stop
sudo service postgresql start

• 访问CapanalysisWeb界面：yourserverip:9877 or :9877

1. 导入分析数据包

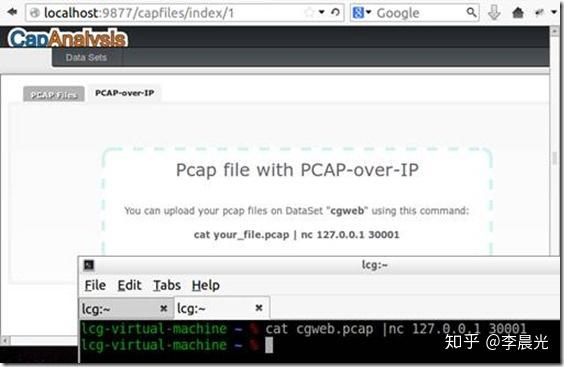

• 使用命令 # cat cgweb.pcap | nc 127.0.0.1 3001 导入数据包。
• 可以继续导入新的包，第二次抓包后再导入。

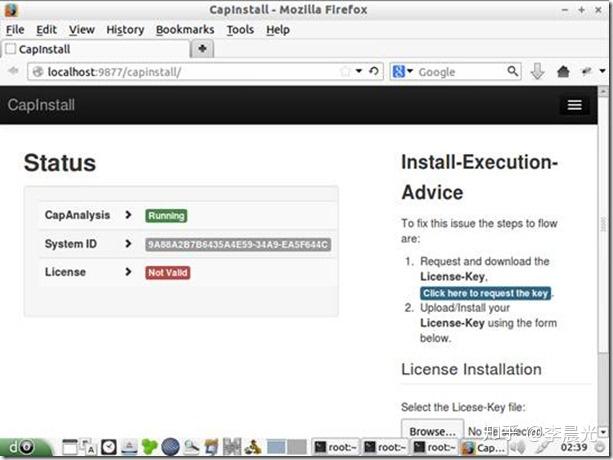

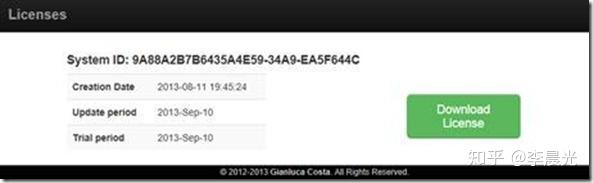

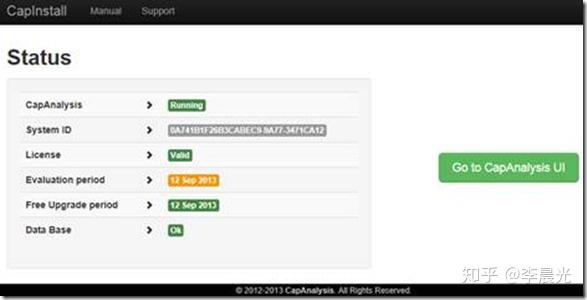

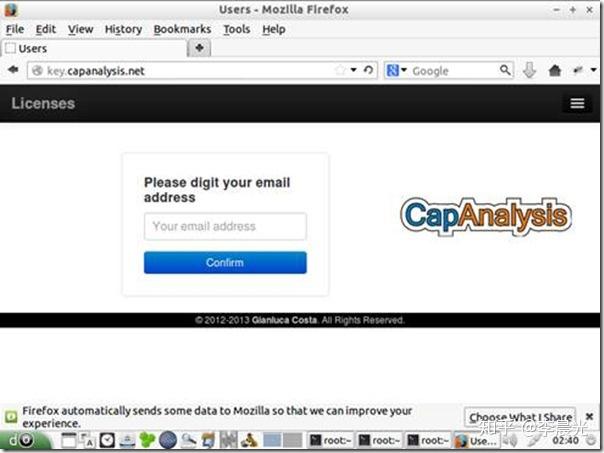

为了激活系统，首先需要获取Key，点击”click here to request the key”，输入email地址并确认，网站会发送一个临时的key给您。同一个IP不能重复申请。刚进入系统时需要初始化。

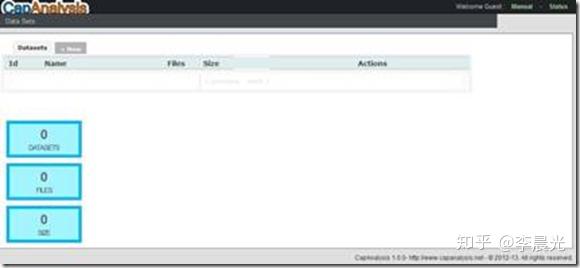

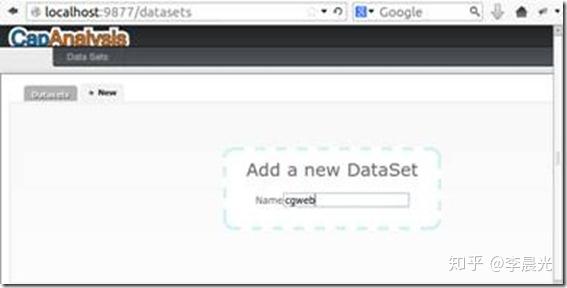

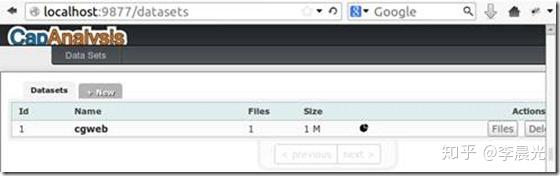

点击New，新添加一个表单，收集数据包：先使用tcpdump抓包，然后执行命令导入数据包。

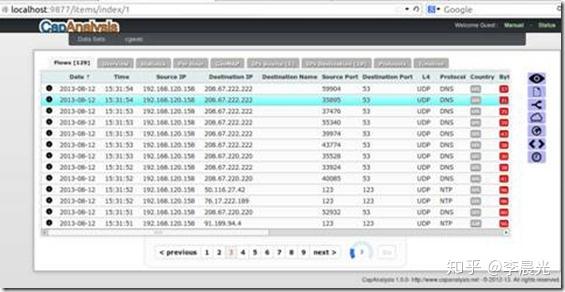

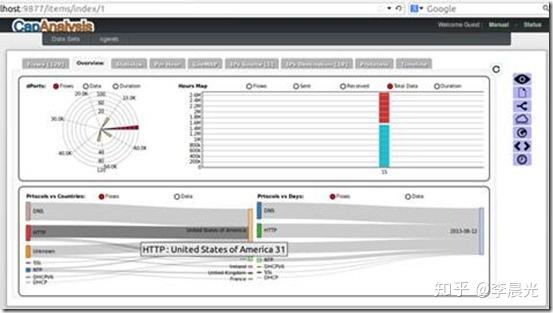

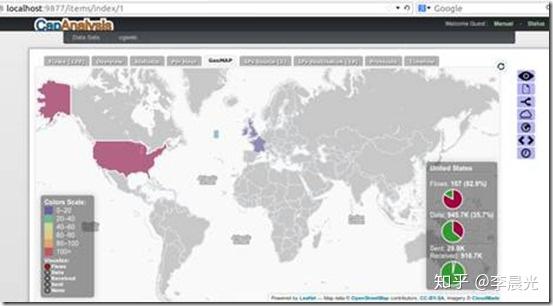

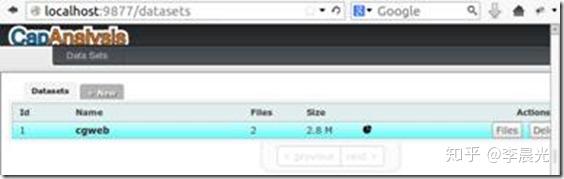

第二次抓包后，再次导入数据流会进行累加。通过可视化方式分析数据包，使用桑基图进行数据的可视化分析。
